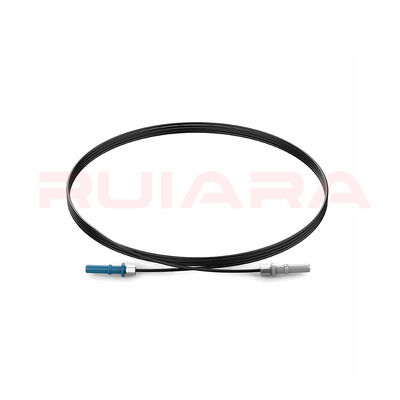

ชุดสายเคเบิล HFBR-4501Z ถึง HFBR-4511Z POF

ชุดสายเคเบิล HFBR-4501Z ถึง HFBR-4511Z POF

ขั้นต่ำ: 10
ราคา: 1.3-3.6
ระยะเวลาการส่งมอบ: 3
วิธีการชำระเงิน: L/C,D/A,T/T,D/P
ข้อมูลรายละเอียด
สถานที่กำเนิด
จีน
ชื่อแบรนด์
Ruiara
หมายเลขรุ่น
HFBR-4501Z ถึง HFBR-4511Z
ประเภทสินค้า:
ประกอบสายเคเบิล POF อุตสาหกรรมสำเร็จรูป
สื่อแสง:
ประมาณ 1.0 มม. Mitsubishi Chemical POF; ข้อมูลวัสดุในปัจจุบันระบุถึงไฟเบอร์เกรด SK โดยได้รับการยืนยั
การกำหนดค่าช่องสัญญาณ:
Simplex หนึ่งไฟเบอร์และหนึ่งช่องแสง
การตั้งค่าเครื่องเชื่อม:
ขั้วต่อ HFBR‑4501Z สีเทากับขั้วต่อ HFBR‑4511Z สีน้ำเงิน
รูปแบบตัวเชื่อมต่อ:
ไม่ล็อค ปลายหางปลา รูปแบบลิงค์อเนกประสงค์
การจัดหาตัวเชื่อมต่อ:
ตัวเชื่อมต่อ Broadcom ดั้งเดิมที่ตรวจสอบย้อนกลับได้หรือตัวเชื่อมต่อที่เข้ากันได้กับ HFBR ที่เปิดเผย
เส้นผ่านศูนย์กลางสายเคเบิลด้านขั้วต่อมาตรฐาน:
ขนาดเกลียว 2.2 มม. ช่วงอินเทอร์เฟซอ้างอิง 2.13–2.27 มม
โครงสร้างสายเคเบิลหลัก:
มาตรฐาน 2.2 มม., แจ็กเก็ตสองชั้น, โครงสร้างเสริมแรงหรือสั่งทำพิเศษ 4-6 มม
ตัวเลือกแจ็คเก็ต:
PE, PVC, PUR, ไนลอน, CPE หรือโครงสร้างคอมโพสิตเฉพาะโครงการ
การเสริมแรง:
โครงสร้างการเสริมแรงและการถ่ายโอนความเครียดเสริมสำหรับการติดตั้งที่มีความต้องการทางกลไก
ความยาว:
ความยาวทั่วไปหรือแบบกำหนดเอง กำหนดปลายตัวเชื่อมต่อถึงปลายตัวเชื่อมต่อด้วยพิกัดความเผื่อเฉพาะโครงการ
การสิ้นสุด:
การย้ำหางปลาด้วยการควบคุมการตัด การเจียร และการขัดเงา
การป้องกันสิ้นสุด:
ตัวเลือกการคลายความเครียด การเปลี่ยนผ่านจากการหดตัวด้วยความร้อน การสิ้นสุดแบบใช้กาวช่วย หรือบูทป้องก
บัตรประจำตัวแจ็คเก็ต:
สีที่กำหนดเอง การพิมพ์ หมายเลขชิ้นส่วนของลูกค้า ความยาว และการติดฉลากแบทช์
การตรวจสอบ:
รูปแบบ ความยาว ลักษณะ และการตรวจสอบใบหน้าส่วนปลาย
การทดสอบทางแสง:
การทดสอบการสูญเสียการแทรกแบบ end-to-end ที่ความยาวคลื่นและวิธีการอ้างอิงที่ตกลงกันไว้
การทดสอบโครงการ:
ตัวเลือกการเก็บรักษาขั้วต่อ แรงดึง การดัดงอ อุณหภูมิ หรือการตรวจสอบสภาพแวดล้อม
การสนับสนุนการปฏิบัติตามข้อกำหนด:
การกำหนดค่าวัสดุ RoHS, ตัวเลือกสายเคเบิลที่ได้รับการจัดอันดับ UL, ตัวเลือกสายเคเบิลปลอดฮาโลเจน, การป
บรรจุภัณฑ์:
หมวกกันฝุ่น ฉลากแต่ละใบ ถุงแต่ละใบ หรือบรรจุภัณฑ์ป้องกันไฟฟ้าสถิต
คําอธิบายสินค้า

ชุดสายเคเบิล HFBR-4501Z ถึง HFBR-4511Z POF นี้เป็นชุดประกอบใยแก้วนำแสงพลาสติกอุตสาหกรรมแบบ simplex สำเร็จรูปสำหรับการเชื่อมต่อสัญญาณแสงระยะสั้นในระบบนิเวศ Broadcom/Avago Versatile Link เป็นการรวม POF ของ Mitsubishi Chemical ประมาณ 1.0 มม. เข้ากับขั้วต่อฝั่งส่งสีเทา ขั้วต่อฝั่งรับสีน้ำเงิน โครงสร้างสายเคเบิลป้องกัน การย้ำหางปลา และการตกแต่งพื้นผิวส่วนปลายแบบควบคุม

เราผลิตโครงสร้างสายเคเบิลแบบแจ็กเก็ตและสิ้นสุดขั้วต่อภายในบริษัท ชุดประกอบมาตรฐาน 2.2 มม. โครงสร้างเสริมความแข็งแรง 4-6 มม. ความยาวที่กำหนดเอง ตัวเชื่อมต่อ Broadcom ดั้งเดิม และตัวเลือกตัวเชื่อมต่อที่เข้ากันได้กับอินเทอร์เฟซสามารถกำหนดค่าได้ตามข้อกำหนดของอุปกรณ์ สภาพแวดล้อม และโครงการ

HFBR‑4501Z และ HFBR‑4511Z เป็นหมายเลขชิ้นส่วนขั้วต่อ ไม่ใช่หมายเลขชิ้นส่วนสายเคเบิลทั้งหมด ผลิตภัณฑ์สำเร็จรูปที่จัดหาให้ที่นี่ประกอบด้วยไฟเบอร์ออปติก โครงสร้างสายเคเบิลป้องกัน แหวนย้ำ ขั้วต่อ ปลายไฟเบอร์ที่ผ่านการประมวลผล และการตรวจสอบตามที่ตกลงกัน

ชุดสายเคเบิล HFBR-4501Z ถึง HFBR-4511Z POF

การระบุตัวเชื่อมต่อสีเทาและสีน้ำเงิน

HFBR‑4501Z และ HFBR‑4511Z มีอินเทอร์เฟซทางกลพื้นฐานและข้อกำหนดด้านขนาดไฟเบอร์เหมือนกัน:

  • HFBR‑4501Z เป็นสีเทา และโดยปกติจะใช้เพื่อระบุด้านเครื่องส่งสัญญาณ

  • HFBR‑4511Z เป็นสีน้ำเงิน และโดยปกติจะใช้เพื่อระบุฝั่งตัวรับสัญญาณ

  • ความแตกต่างของสีรองรับการติดตั้งและการระบุพอร์ต มันไม่ได้บ่งบอกถึงประสิทธิภาพการมองเห็นที่แตกต่างกัน

  • “ซิมเพล็กซ์” หมายถึง หนึ่งไฟเบอร์และหนึ่งช่องสัญญาณ ไม่ได้หมายถึงไฟเบอร์โหมดเดี่ยว

  • เหล่านี้เป็นตัวเชื่อมต่อ POF แบบไม่ล็อคซึ่งเก็บรักษาไว้โดยโครงสร้างสแน็ปอินหรือแรงเสียดทานของพอร์ต Versatile Link ที่เข้ากันได้

  • ใบหน้าปลายไฟเบอร์พลาสติกขัดเงาไม่ใช่อินเทอร์เฟซ APC

คำต่อท้าย "Z" ที่สมบูรณ์ควรคงไว้เมื่อระบุตัวเชื่อมต่อเวอร์ชัน RoHS ปัจจุบัน เอกสารในอดีตอาจใช้ HFBR‑4501 หรือ HFBR‑4511 โดยไม่มีส่วนต่อท้าย และอาจอ้างอิงถึง HP หรือ Avago แทน Broadcom

ตัวเลือกตัวเชื่อมต่อดั้งเดิมและเข้ากันได้

สำหรับโครงการที่ต้องใช้ขั้วต่อดั้งเดิม เราสามารถจัดระเบียบชุดประกอบด้วยชิ้นส่วน Broadcom HFBR‑4501Z และ HFBR‑4511Z ที่ตรวจสอบย้อนกลับได้ และยืนยันผู้ผลิตและกรอก MPN ใน BOM

สำหรับโครงการที่ควบคุมต้นทุนหรือจัดหาทางเลือก ก็สามารถประเมินตัวเชื่อมต่อที่เข้ากันได้กับอินเทอร์เฟซ HFBR ได้เช่นกัน ชิ้นส่วนที่เข้ากันได้จะถูกระบุตามแหล่งที่มาที่แท้จริง และไม่ได้แสดงเป็นส่วนประกอบที่ผลิตโดย Broadcom ความพอดีทางกล การเก็บรักษา และประสิทธิภาพด้านการมองเห็นสามารถรวมอยู่ในแผนการตรวจสอบความถูกต้องของตัวอย่างได้

การอ้างอิงอินเทอร์เฟซตัวเชื่อมต่อ

ค่าต่อไปนี้อธิบายอินเทอร์เฟซขั้วต่อมาตรฐานและเงื่อนไขการสิ้นสุด 2.2 มม. ที่กำหนด สิ่งเหล่านี้มีประโยชน์สำหรับการตรวจสอบการออกแบบ แต่จะไม่กลายเป็นค่ารับประกันโดยอัตโนมัติสำหรับการประกอบที่เสร็จสมบูรณ์แบบกำหนดเองทุกชิ้น

รายการอ้างอิง มูลค่าหรือเงื่อนไข
เส้นผ่านศูนย์กลาง POF ที่เข้ากันได้ ประมาณ 1.0 มม. รวมการหุ้มด้วยแสง
ช่วงสายเคเบิลแบบแจ็คเก็ตมาตรฐาน 2.13–2.27 มม
การเก็บรักษาพอร์ตที่ 25°C ขั้นต่ำประมาณ 7 N; โดยทั่วไปประมาณ 8 N
การเก็บรักษาพอร์ตในช่วงอุณหภูมิที่กำหนด ขั้นต่ำประมาณ 3 N
แรงดึงของขั้วต่อกับสายเคเบิล ขั้นต่ำประมาณ 8.5 N; โดยทั่วไปประมาณ 22 N
แรงแทรกของตัวเชื่อมต่อ ประมาณ 8–30 น
การอ้างอิงการทำงาน/การจัดเก็บคอนเนคเตอร์แบบไม่มีความเครียด -40 ถึง +85°C
การติดตั้ง การยุติ และอุณหภูมิการผสมพันธุ์ 0 ถึง +70°C
เชื่อมต่ออินเทอร์เฟซผ่านอะแดปเตอร์ HFBR‑4505Z/4515Z การสูญเสียโดยทั่วไปประมาณ 1.5 dB; สูงสุดประมาณ 2.8 เดซิเบล

การยึดพอร์ต แรงดึงของตัวเชื่อมต่อต่อสายเคเบิล และแรงแทรกเป็นการวัดที่แตกต่างกัน สำหรับชุดประกอบแบบมีแจ็คเก็ตหรือแบบเสริมความแข็งแรง ควรกำหนดและตรวจสอบค่าการยอมรับที่ต้องการในการก่อสร้างที่เสร็จสมบูรณ์

โครงสร้างสายเคเบิลได้รับการออกแบบให้มีส่วนต่อประสานแบบจีบขนาด 2.2 มม

พื้นที่ย้ำ HFBR‑4501Z/4511Z มาตรฐานได้รับการออกแบบสำหรับส่วนสายเคเบิลประมาณ 2.2 มม. ดังนั้นสายเคเบิล POF มาตรฐาน 2.2 มม. จึงสามารถเข้าสู่วงแหวนย้ำได้โดยตรงหลังจากการควบคุมการปอกและการเตรียมไฟเบอร์

ไม่สามารถใส่แจ็กเก็ตด้านนอกขนาด 4-6 มม. เข้ากับแหวนหางปลามาตรฐานได้โดยตรง ส่วนประกอบเสริมต้องมีการเปลี่ยนผ่านเพื่อรักษาสายด้านในด้านตัวเชื่อมต่อขนาดประมาณ 2.2 มม. ขณะถ่ายโอนแรงดึงและการดัดงอไปยังโครงสร้างด้านนอกที่ใหญ่ขึ้น

การก่อสร้าง การออกแบบขั้วต่อปลาย ลอจิกการเลือกทั่วไป
มาตรฐาน 2.2 มม ย้ำโดยตรงบนส่วนแจ็คเก็ต 2.2 มม. แบบควบคุม การเดินสายภายในขนาดกะทัดรัดและการเชื่อมต่ออเนกประสงค์แบบมาตรฐาน
แจ็คเก็ตคู่ 4 มม สายด้านในประมาณ 2.2 มม. โดยถอดแจ็คเก็ตป้องกันด้านนอกขนาดใหญ่ออกก่อนขั้วต่อ การป้องกันทางกลเพิ่มเติมในขณะที่ยังคงส่วนต่อประสานการย้ำมาตรฐานไว้
เสริมความแข็งแรง 5–6 มม สายเคเบิล POF ด้านใน ส่วนเสริมแรง ปลอกด้านนอก และการเปลี่ยนถ่ายความเครียดที่ได้รับการออกแบบทางวิศวกรรม การติดตั้งที่ต้องการแรงดึง การเสียดสี หรือการป้องกันเส้นทางที่มากขึ้น
การก่อสร้างโครงการที่อุณหภูมิสูง เกรด POF ที่เข้ากันได้กับอุณหภูมิ แจ็คเก็ต กาว วัสดุหดตัวด้วยความร้อน และส่วนปลายที่เลือกเป็นระบบเดียว การใช้งานที่การเปลี่ยนเฉพาะแจ็คเก็ตไม่สามารถให้ประสิทธิภาพอุณหภูมิที่ต้องการได้

สำหรับโครงสร้างที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ การตรวจสอบการออกแบบจะกำหนดความยาวการปอกปลอกด้านนอก ความยาวสายเคเบิลด้านในแบบเปลือย การเสริมแรงพุก รูปทรงการหดตัวด้วยความร้อนหรือบูท ข้อกำหนดด้านกาว และพื้นที่โค้งงอขั้นต่ำ แนะนำให้ตรวจสอบต้นแบบด้วยแสง แรงดึง การดัดงอ และการเก็บรักษาก่อนการผลิตในปริมาณมาก

วัสดุ POF การลดทอน และการควบคุมส่วนท้าย

ใยแก้วนำแสงประกอบด้วยแกน PMMA และแผ่นหุ้มใยแก้วนำแสงโพลีเมอร์ฟลูออริเนต “Bare POF” หมายความว่าไม่มีการเพิ่มปลอกหุ้มสายเคเบิลป้องกัน ไม่ได้หมายความว่าแกน PMMA ไม่มีการหุ้มด้วยแสง

เมื่อวัสดุที่สั่งซื้อได้รับการยืนยันว่าเป็น Mitsubishi Chemical SK-40 โครงสร้างอ้างอิงจะเป็น POF ดัชนีขั้นตอนที่มี:

  • เส้นผ่านศูนย์กลางแกนแสงทั่วไปประมาณ 980 µm

  • เส้นผ่านศูนย์กลางรวมโดยทั่วไป รวมถึงการหุ้มด้วยแสง ประมาณ 1,000 µm

  • รูรับแสงตัวเลขประมาณ 0.5

  • การลดทอนไฟเบอร์เปลือยสูงสุด 0.15 dB/m ภายใต้ 650 nm, 25°C, แสงคอลลิเมต, การทดสอบการตัดกลับ 10 ม. ถึง 1 ม.

  • การอ้างอิงรัศมีการโค้งงอขั้นต่ำ 25 มม

  • แรงดึงอย่างน้อย 65 N ที่การยืดตัว 5%

MPN ของไฟเบอร์ที่สมบูรณ์ได้รับการยืนยันจากฉลากวัสดุ บันทึกการจัดซื้อ หรือ COA เมื่อโครงการต้องการเอกสารเฉพาะของ SK-40

เหตุใดค่า Raw-Fiber และ Finish-Cable จึงแตกต่างกัน
วัตถุอ้างอิง การอ้างอิงการลดทอน เงื่อนไขสำคัญ
SK-40 POF เปลือย สูงสุด 0.15 เดซิเบล/ม 650 นาโนเมตร, 25°C, แสงคอลลิเมต, ระยะตัด 10 ม. ถึง 1 ม.
SH-4001 POF เคลือบ PE ขนาด 2.2 มม สูงสุด 0.19 dB/m ที่ 25°C และ 50% RH; สูงถึง 0.21 dB/m ในช่วงการทำงานที่ระบุไว้ สายเคเบิลแบบแจ็คเก็ตที่สมบูรณ์ ไม่ใช่ไฟเบอร์เปลือย
สายเคเบิลอ้างอิงเกรด R ของ Broadcom โดยทั่วไป 0.22 dB/m; สูงสุด 0.27 เดซิเบล/ม 660 นาโนเมตร HFBR LED, NA 0.5, 50 ม
สายเคเบิลอ้างอิงเกรด Broadcom E โดยทั่วไป 0.19 dB/m; สูงสุด 0.23 เดซิเบล/ม 660 นาโนเมตร HFBR LED, NA 0.5, 50 ม

ค่าเหล่านี้อธิบายเส้นใยหรือสายเคเบิลที่แตกต่างกันภายใต้สภาวะการทดสอบที่แตกต่างกัน ไม่สามารถลบออกได้โดยตรงเพื่อคำนวณค่าปรับการหุ้มแจ็คเก็ต และไม่มีค่าใดที่จะแทนที่การทดสอบการประกอบที่เสร็จสมบูรณ์แล้ว

อุณหภูมิการอัดขึ้นรูป ความดันในแนวรัศมี การหดตัวของวัสดุ ความเยื้องศูนย์กลาง ความเค้นตกค้าง การดัด การสิ้นสุด และการขัดเงา ล้วนส่งผลต่อประสิทธิภาพการมองเห็นขั้นสุดท้าย สมรรถนะทางกลยังถูกกำหนดโดยเส้นทางโหลดที่สมบูรณ์ผ่านปลอกหุ้ม ส่วนเสริมแรง แหวนย้ำ กาว และโครงสร้างคลายความเครียด

ควบคุมการสิ้นสุดและการขัดเงา

การย้ำหางปลาขนาดมาตรฐาน 2.2 มม. ถูกควบคุมตามมิติวิกฤตและจุดกระบวนการหลายจุด:

  1. ถอดเสื้อป้องกันออกประมาณ 7 มม.

  2. วางตำแหน่งแหวนย้ำก่อนใส่ไฟเบอร์

  3. ปล่อยให้เส้นใยขยายออกไปเกินหน้าตัวเชื่อมต่อประมาณ 3 มม.

  4. ย้ำหางปลาให้สมบูรณ์โดยให้แหวนอยู่ในตำแหน่งที่ถูกต้องในบริเวณหางปลา

  5. ตัดเส้นใยที่ยื่นออกมาโดยเหลือวัสดุไว้เพียงพอสำหรับการควบคุมการเจียร

  6. บดฟลัชหน้าด้านท้ายแล้วปิดท้ายด้วยฟิล์มขัดเงาแบบละเอียด

  7. ตรวจสอบผิวหน้าด้านท้ายเพื่อดูความเรียบ ความเรียบ และการปนเปื้อน

ขั้นตอนการขัดเงาละเอียด 3 µm สามารถปรับปรุงประสิทธิภาพการจับยึดได้ประมาณ 2 dB เมื่อเปรียบเทียบกับการขัดผิวหยาบ 600 กรวดเท่านั้นภายใต้เงื่อนไขส่วนต่อประสานที่อ้างอิง การสิ้นสุดแบบใช้กาวช่วย การขัดเงาที่ละเอียดยิ่งขึ้น หรือ RTV ที่ไม่กัดกร่อนสามารถประเมินได้สำหรับโครงการที่ทนทานหรือหมุนเวียนตามอุณหภูมิ แต่การประกอบที่ได้นั้นผ่านการรับรองผ่านแผนการทดสอบของตัวเอง

คำจำกัดความการสูญเสียและการทดสอบการประกอบสำเร็จรูป

การสูญเสียการประกอบตั้งแต่ต้นจนจบรวมถึง:

  • การลดทอนตามความยาวสายเคเบิลจริง

  • การสูญเสียจากการสิ้นสุดของตัวเชื่อมต่อทั้งสอง

  • การสูญเสียจากอะแดปเตอร์อินไลน์หรืออินเทอร์เฟซการผสมพันธุ์เพิ่มเติม

  • ผลของการดัดงอ อุณหภูมิ และวิธีการอ้างอิงที่เลือก

ด้วยเหตุนี้ ค่าอินเทอร์เฟซของตัวเชื่อมต่อหรือการลดทอนของไฟเบอร์ดิบจึงไม่สามารถแสดงเป็นการสูญเสียของชุดประกอบทั้งหมดได้

การสูญเสียการแทรกส่วนประกอบ POF อาจวัดได้ด้วยการจัดเรียงประเภท FOTP-171 แบบปลายเดียว หรือการจัดเรียง OFSTP-7/14-ประเภทปลายคู่ รายงานควรระบุความยาวคลื่น แหล่งกำเนิดแสง สายเคเบิลอ้างอิง การจัดเรียงอะแดปเตอร์ และวิธีการอ้างอิง

การทำให้เป็นมาตรฐานการอ้างอิงยังเปลี่ยนแปลงสิ่งที่ผลลัพธ์ที่รายงานประกอบด้วย:

  • โดยปกติวิธี A จะรักษาการสูญเสียการแทรกแอสเซมบลีโดยสมบูรณ์

  • วิธี B จะลบการสูญเสียการเชื่อมต่ออ้างอิงหนึ่งครั้ง

  • วิธี C จะลบเอฟเฟกต์ที่กำหนดให้กับการเชื่อมต่อสองแบบและไฟเบอร์อ้างอิง

ไม่ควรเปรียบเทียบผลลัพธ์ที่ได้รับด้วยวิธีการทำให้เป็นมาตรฐานที่แตกต่างกันโดยไม่ตรวจสอบการตั้งค่า

แพ็คเกจคุณภาพอาจรวมถึง: ขึ้นอยู่กับโครงการ

  • การยืนยัน BOM และการกำหนดค่า

  • การวัดความยาวตัวเชื่อมต่อจากปลายถึงตัวเชื่อมต่อ

  • การตรวจสอบรูปลักษณ์ มิติ และใบหน้าส่วนปลาย

  • การทดสอบการสูญเสียการแทรกแบบครบวงจรภายใต้วิธีการที่ตกลงกันไว้

  • การทดสอบการยึดขั้วต่อหรือการดึงสายเคเบิล

  • การดัดงอ อุณหภูมิ หรือการตรวจสอบสภาพแวดล้อม

  • บันทึกการทดสอบแต่ละรายการ เอกสารวัสดุ และการตรวจสอบย้อนกลับเป็นชุด

เฉพาะการทดสอบที่ดำเนินการจริงกับชุดประกอบที่สั่งซื้อเท่านั้นที่จะรายงานเป็นผลลัพธ์ของผลิตภัณฑ์สำเร็จรูป

ความเร็วและระยะทางขึ้นอยู่กับลิงค์อเนกประสงค์ที่สมบูรณ์

HFBR‑4501Z และ HFBR‑4511Z เป็นขั้วต่อแบบพาสซีฟ พวกเขาไม่ได้กำหนดอัตราข้อมูลหรือระยะการส่งข้อมูลสูงสุดอย่างอิสระ

ลิงก์ที่ใช้งานได้ขึ้นอยู่กับ MPN ของตัวส่งและตัวรับ ความยาวคลื่นแสง การลดทอนของสายเคเบิล ความยาวของส่วนประกอบ การสูญเสียตัวเชื่อมต่อและอะแดปเตอร์ อุณหภูมิในการทำงาน ความไวของตัวรับ ค่าเผื่ออายุ และระยะขอบการออกแบบ

ตัวอย่างกลุ่มผลิตภัณฑ์ Versatile Link ที่เป็นตัวแทน ได้แก่:

คู่เครื่องส่ง / เครื่องรับ อัตราตัวแทน การอ้างอิงลิงก์ที่เผยแพร่
HFBR‑1523Z / HFBR‑2523Z 40 กิโลไบต์ สูงถึงประมาณ 111 ม. ด้วยการกำหนดค่า POF การสูญเสียต่ำที่ระบุ
HFBR‑1522Z / HFBR‑2522Z 1 เมกะไบต์ ประมาณ 45 ม. ในการกำหนดค่าประสิทธิภาพสูงอ้างอิง
HFBR‑1521Z / HFBR‑2521Z 5 เมกะไบต์ ประมาณ 22 ม
HFBR‑1528Z / HFBR‑2528Z 10 เมกะไบต์ ประมาณ 40 ม. ที่ 0 ถึง +70°C หรือ 30 ม. ที่ -20 ถึง +85°C

การผสมผสานโมดูลพิเศษอื่นๆ ในกลุ่มเดียวกันมีอัตราการครอบคลุมสูงสุดถึงประมาณ 155 MBd ข้อมูลเหล่านี้เป็นข้อมูลอ้างอิงเฉพาะโมดูลและเงื่อนไข ไม่ใช่พิกัดระยะห่างสากลสำหรับชุดสายเคเบิล

การประมาณความยาวสูงสุดเบื้องต้นสามารถแสดงได้ดังนี้:

ความยาวสูงสุด data (กำลังเครื่องส่งขั้นต่ำ − ความไวของตัวรับ − การสูญเสียการเชื่อมต่อ − ขอบการออกแบบ) การลดทอนสายเคเบิลสูงสุด

สำหรับการคำนวณโครงการ ให้จัดเตรียม MPN ของตัวส่งและตัวรับ อุณหภูมิการทำงาน ความยาวเป้าหมาย จำนวนอินเทอร์เฟซการจับคู่ และระยะขอบของระบบที่ต้องการ

การใช้งานทางอุตสาหกรรมและการจับคู่อุปกรณ์

ชุดสายเคเบิล POF แบบ Simplex Versatile Link นี้เกี่ยวข้องกับการควบคุมด้วยแสงระยะสั้นและการเชื่อมต่อการแยกสัญญาณ เช่น:

  • PLC และการสื่อสารคอมพิวเตอร์อุตสาหกรรม

  • หุ่นยนต์และอุปกรณ์ควบคุมโรงงาน

  • การตรวจจับทางอุตสาหกรรมและการเก็บข้อมูล

  • การตรวจจับไฟฟ้าแรงสูงและการควบคุมแบบแยกส่วนทางไฟฟ้า

  • การควบคุมอินเวอร์เตอร์ลมและไฟฟ้าโซลาร์เซลล์

  • ลิงก์เกตไดรฟ์ IGBT และลิงก์ควบคุม SVC

  • การขยายเครือข่ายอุตสาหกรรม

  • การเชื่อมต่อสัญญาณแสงภายในอุปกรณ์

ความเข้ากันได้ของอุปกรณ์ต้องได้รับการยืนยันจากพอร์ต โมดูล และเงื่อนไขการเชื่อมต่อจริง ตามตัวอย่างอุปกรณ์อุปกรณ์หนึ่ง อินเทอร์เฟซ ABB REF542plus SPABUS ระบุ X60 เป็นพอร์ตส่งสัญญาณ HFBR‑4501 สีเทา และ X61 เป็นพอร์ตรับ HFBR‑4511 สีน้ำเงิน โดยมีขีดจำกัดความยาวเส้นใยพลาสติกไว้ที่ 30 ม. ในคู่มืออุปกรณ์นั้น ข้อมูลนี้เป็นข้อมูลอ้างอิงในการระบุที่มีประโยชน์ แต่ไม่ได้หมายความถึงการอนุมัติสำหรับ ABB ทุกรุ่นหรือการแก้ไขอุปกรณ์

ตัวเลือกตัวเชื่อมต่อลิงค์อเนกประสงค์ที่เกี่ยวข้อง
ส่วนที่เกี่ยวข้อง ความแตกต่างหลัก
HFBR‑4503Z / HFBR‑4513Z ขั้วต่อหางปลา Simplex พร้อมโครงสร้างล็อค
HFBR-4506Z ขั้วต่อหางปลาดูเพล็กซ์ไม่มีสลักอิสระ
HFBR-4516Z ขั้วต่อหางปลาดูเพล็กซ์พร้อมโครงสร้างล็อค
ซีรีส์ HFBR‑4531Z/4532Z/4533Z/4535Z ทางเลือกในการเลิกจ้างแบบไม่มีรอยจีบ
HFBR‑4505Z / HFBR‑4515Z อะแดปเตอร์ป้อนผ่านกั้นสำหรับการเชื่อมต่อตัวเชื่อมต่อซิมเพล็กซ์ที่สิ้นสุดการผสมพันธุ์
HFBR-4525Z แหวนจีบ Simplex
HFBR-4526Z แหวนจีบดูเพล็กซ์; ไม่สามารถใช้แทนกันได้กับเวอร์ชัน simplex
HFBR-4522Z ปลั๊กกันฝุ่นพอร์ตลิงค์อเนกประสงค์

ชุดสายเคเบิล HFBR-4501Z ถึง HFBR-4511Z POF

ชิ้นส่วนเหล่านี้สามารถประเมินได้เมื่อโครงการต้องใช้สลัก ช่องดูเพล็กซ์ การติดตั้งแบบไม่มีรอยจีบ การป้อนผ่านแผง หรือการจัดหาอุปกรณ์เสริมที่เกี่ยวข้อง เป็นการกำหนดค่าแยกกัน แทนที่จะใช้ทดแทนอัตโนมัติสำหรับชุดประกอบ HFBR‑4501Z/4511Z

การสนับสนุนโครงการแบบกำหนดเองและ OEM

ในฐานะผู้ผลิตสายเคเบิล POF อุตสาหกรรมแบบกำหนดเอง เราสามารถรองรับการกำหนดค่ามาตรฐาน การประกอบแบบกึ่งกำหนดเอง และโครงการ OEM แบบวาดหรือตามตัวอย่าง

เส้นทางโครงการทั่วไปประกอบด้วย:

  1. ตรวจสอบสายเคเบิล พอร์ตอุปกรณ์ แบบร่าง ตัวอย่าง หรือหมายเลขชิ้นส่วนที่มีอยู่

  2. ยืนยันเกรด POF แหล่งตัวเชื่อมต่อ และการกำหนดค่าช่องสัญญาณ simplex

  3. ตรวจสอบเส้นผ่านศูนย์กลางของสายเคเบิล วัสดุปลอกหุ้ม การเสริมแรง และการเปลี่ยนขั้วต่อเพื่อความสามารถในการผลิต

  4. สร้างต้นแบบหรือบทความแรก

  5. ตรวจสอบข้อกำหนดด้านการมองเห็น มิติ และกลไกที่ตกลงกันไว้

  6. ดำเนินการผลิตนำร่องเพื่อทำซ้ำการผลิตเป็นชุดพร้อมการตรวจสอบและติดตามได้

ตัวเลือกโครงการที่มีให้เลือก ได้แก่ สีแจ็คเก็ตและการพิมพ์แบบกำหนดเอง หมายเลขชิ้นส่วนของลูกค้า ฉลากแต่ละชิ้น ฝาครอบกันฝุ่น บรรจุภัณฑ์ป้องกันไฟฟ้าสถิต การกำหนดค่าวัสดุ RoHS โครงสร้างสายเคเบิลที่ได้รับการจัดอันดับ UL ตัวเลือกสายเคเบิลปลอดฮาโลเจน และเอกสารประกอบวัสดุที่รองรับ

การใช้สายเคเบิลมาตรฐาน UL หรือขั้วต่อ UL94 V-0 ไม่ได้หมายความว่าชุดประกอบแบบกำหนดเองทั้งหมดจะได้รับการรับรอง UL อิสระ การปฏิบัติตามข้อกำหนดระบุไว้ตามเอกสารประกอบส่วนประกอบ วัสดุ และผลิตภัณฑ์สำเร็จรูปจริงที่รวมอยู่ใน BOM ที่ได้รับอนุมัติ

ส่งการกำหนดค่าที่จำเป็นของคุณ

ส่งการตั้งค่าความยาว ปริมาณ และตัวเชื่อมต่อดั้งเดิมหรือที่เข้ากันได้ที่ต้องการเพื่อเริ่มการตรวจสอบการกำหนดค่า หากข้อกำหนดยังไม่สมบูรณ์ ให้ส่งรุ่นอุปกรณ์ ภาพถ่ายสายเคเบิลที่มีอยู่ รูปวาดหรือข้อมูลตัวอย่าง แล้วเราจะเริ่มต้นจากที่นั่น

แท็ก:

mtp cables,

mpo patch cord,

Optical Patch Cord

สินค้าแนะนำ
สินค้า
รายละเอียดสินค้า
ชุดสายเคเบิล HFBR-4501Z ถึง HFBR-4511Z POF
ขั้นต่ำ: 10
ราคา: 1.3-3.6
ระยะเวลาการส่งมอบ: 3
วิธีการชำระเงิน: L/C,D/A,T/T,D/P
ข้อมูลรายละเอียด
สถานที่กำเนิด
จีน
ชื่อแบรนด์
Ruiara
หมายเลขรุ่น
HFBR-4501Z ถึง HFBR-4511Z
ประเภทสินค้า:
ประกอบสายเคเบิล POF อุตสาหกรรมสำเร็จรูป
สื่อแสง:
ประมาณ 1.0 มม. Mitsubishi Chemical POF; ข้อมูลวัสดุในปัจจุบันระบุถึงไฟเบอร์เกรด SK โดยได้รับการยืนยั
การกำหนดค่าช่องสัญญาณ:
Simplex หนึ่งไฟเบอร์และหนึ่งช่องแสง
การตั้งค่าเครื่องเชื่อม:
ขั้วต่อ HFBR‑4501Z สีเทากับขั้วต่อ HFBR‑4511Z สีน้ำเงิน
รูปแบบตัวเชื่อมต่อ:
ไม่ล็อค ปลายหางปลา รูปแบบลิงค์อเนกประสงค์
การจัดหาตัวเชื่อมต่อ:
ตัวเชื่อมต่อ Broadcom ดั้งเดิมที่ตรวจสอบย้อนกลับได้หรือตัวเชื่อมต่อที่เข้ากันได้กับ HFBR ที่เปิดเผย
เส้นผ่านศูนย์กลางสายเคเบิลด้านขั้วต่อมาตรฐาน:
ขนาดเกลียว 2.2 มม. ช่วงอินเทอร์เฟซอ้างอิง 2.13–2.27 มม
โครงสร้างสายเคเบิลหลัก:
มาตรฐาน 2.2 มม., แจ็กเก็ตสองชั้น, โครงสร้างเสริมแรงหรือสั่งทำพิเศษ 4-6 มม
ตัวเลือกแจ็คเก็ต:
PE, PVC, PUR, ไนลอน, CPE หรือโครงสร้างคอมโพสิตเฉพาะโครงการ
การเสริมแรง:
โครงสร้างการเสริมแรงและการถ่ายโอนความเครียดเสริมสำหรับการติดตั้งที่มีความต้องการทางกลไก
ความยาว:
ความยาวทั่วไปหรือแบบกำหนดเอง กำหนดปลายตัวเชื่อมต่อถึงปลายตัวเชื่อมต่อด้วยพิกัดความเผื่อเฉพาะโครงการ
การสิ้นสุด:
การย้ำหางปลาด้วยการควบคุมการตัด การเจียร และการขัดเงา
การป้องกันสิ้นสุด:
ตัวเลือกการคลายความเครียด การเปลี่ยนผ่านจากการหดตัวด้วยความร้อน การสิ้นสุดแบบใช้กาวช่วย หรือบูทป้องก
บัตรประจำตัวแจ็คเก็ต:
สีที่กำหนดเอง การพิมพ์ หมายเลขชิ้นส่วนของลูกค้า ความยาว และการติดฉลากแบทช์
การตรวจสอบ:
รูปแบบ ความยาว ลักษณะ และการตรวจสอบใบหน้าส่วนปลาย
การทดสอบทางแสง:
การทดสอบการสูญเสียการแทรกแบบ end-to-end ที่ความยาวคลื่นและวิธีการอ้างอิงที่ตกลงกันไว้
การทดสอบโครงการ:
ตัวเลือกการเก็บรักษาขั้วต่อ แรงดึง การดัดงอ อุณหภูมิ หรือการตรวจสอบสภาพแวดล้อม
การสนับสนุนการปฏิบัติตามข้อกำหนด:
การกำหนดค่าวัสดุ RoHS, ตัวเลือกสายเคเบิลที่ได้รับการจัดอันดับ UL, ตัวเลือกสายเคเบิลปลอดฮาโลเจน, การป
บรรจุภัณฑ์:
หมวกกันฝุ่น ฉลากแต่ละใบ ถุงแต่ละใบ หรือบรรจุภัณฑ์ป้องกันไฟฟ้าสถิต
จำนวนสั่งซื้อขั้นต่ำ:
10
ราคา:
1.3-3.6
เวลาการส่งมอบ:
3
เงื่อนไขการชำระเงิน:
L/C,D/A,T/T,D/P
คําอธิบายสินค้า

ชุดสายเคเบิล HFBR-4501Z ถึง HFBR-4511Z POF นี้เป็นชุดประกอบใยแก้วนำแสงพลาสติกอุตสาหกรรมแบบ simplex สำเร็จรูปสำหรับการเชื่อมต่อสัญญาณแสงระยะสั้นในระบบนิเวศ Broadcom/Avago Versatile Link เป็นการรวม POF ของ Mitsubishi Chemical ประมาณ 1.0 มม. เข้ากับขั้วต่อฝั่งส่งสีเทา ขั้วต่อฝั่งรับสีน้ำเงิน โครงสร้างสายเคเบิลป้องกัน การย้ำหางปลา และการตกแต่งพื้นผิวส่วนปลายแบบควบคุม

เราผลิตโครงสร้างสายเคเบิลแบบแจ็กเก็ตและสิ้นสุดขั้วต่อภายในบริษัท ชุดประกอบมาตรฐาน 2.2 มม. โครงสร้างเสริมความแข็งแรง 4-6 มม. ความยาวที่กำหนดเอง ตัวเชื่อมต่อ Broadcom ดั้งเดิม และตัวเลือกตัวเชื่อมต่อที่เข้ากันได้กับอินเทอร์เฟซสามารถกำหนดค่าได้ตามข้อกำหนดของอุปกรณ์ สภาพแวดล้อม และโครงการ

HFBR‑4501Z และ HFBR‑4511Z เป็นหมายเลขชิ้นส่วนขั้วต่อ ไม่ใช่หมายเลขชิ้นส่วนสายเคเบิลทั้งหมด ผลิตภัณฑ์สำเร็จรูปที่จัดหาให้ที่นี่ประกอบด้วยไฟเบอร์ออปติก โครงสร้างสายเคเบิลป้องกัน แหวนย้ำ ขั้วต่อ ปลายไฟเบอร์ที่ผ่านการประมวลผล และการตรวจสอบตามที่ตกลงกัน

ชุดสายเคเบิล HFBR-4501Z ถึง HFBR-4511Z POF

การระบุตัวเชื่อมต่อสีเทาและสีน้ำเงิน

HFBR‑4501Z และ HFBR‑4511Z มีอินเทอร์เฟซทางกลพื้นฐานและข้อกำหนดด้านขนาดไฟเบอร์เหมือนกัน:

  • HFBR‑4501Z เป็นสีเทา และโดยปกติจะใช้เพื่อระบุด้านเครื่องส่งสัญญาณ

  • HFBR‑4511Z เป็นสีน้ำเงิน และโดยปกติจะใช้เพื่อระบุฝั่งตัวรับสัญญาณ

  • ความแตกต่างของสีรองรับการติดตั้งและการระบุพอร์ต มันไม่ได้บ่งบอกถึงประสิทธิภาพการมองเห็นที่แตกต่างกัน

  • “ซิมเพล็กซ์” หมายถึง หนึ่งไฟเบอร์และหนึ่งช่องสัญญาณ ไม่ได้หมายถึงไฟเบอร์โหมดเดี่ยว

  • เหล่านี้เป็นตัวเชื่อมต่อ POF แบบไม่ล็อคซึ่งเก็บรักษาไว้โดยโครงสร้างสแน็ปอินหรือแรงเสียดทานของพอร์ต Versatile Link ที่เข้ากันได้

  • ใบหน้าปลายไฟเบอร์พลาสติกขัดเงาไม่ใช่อินเทอร์เฟซ APC

คำต่อท้าย "Z" ที่สมบูรณ์ควรคงไว้เมื่อระบุตัวเชื่อมต่อเวอร์ชัน RoHS ปัจจุบัน เอกสารในอดีตอาจใช้ HFBR‑4501 หรือ HFBR‑4511 โดยไม่มีส่วนต่อท้าย และอาจอ้างอิงถึง HP หรือ Avago แทน Broadcom

ตัวเลือกตัวเชื่อมต่อดั้งเดิมและเข้ากันได้

สำหรับโครงการที่ต้องใช้ขั้วต่อดั้งเดิม เราสามารถจัดระเบียบชุดประกอบด้วยชิ้นส่วน Broadcom HFBR‑4501Z และ HFBR‑4511Z ที่ตรวจสอบย้อนกลับได้ และยืนยันผู้ผลิตและกรอก MPN ใน BOM

สำหรับโครงการที่ควบคุมต้นทุนหรือจัดหาทางเลือก ก็สามารถประเมินตัวเชื่อมต่อที่เข้ากันได้กับอินเทอร์เฟซ HFBR ได้เช่นกัน ชิ้นส่วนที่เข้ากันได้จะถูกระบุตามแหล่งที่มาที่แท้จริง และไม่ได้แสดงเป็นส่วนประกอบที่ผลิตโดย Broadcom ความพอดีทางกล การเก็บรักษา และประสิทธิภาพด้านการมองเห็นสามารถรวมอยู่ในแผนการตรวจสอบความถูกต้องของตัวอย่างได้

การอ้างอิงอินเทอร์เฟซตัวเชื่อมต่อ

ค่าต่อไปนี้อธิบายอินเทอร์เฟซขั้วต่อมาตรฐานและเงื่อนไขการสิ้นสุด 2.2 มม. ที่กำหนด สิ่งเหล่านี้มีประโยชน์สำหรับการตรวจสอบการออกแบบ แต่จะไม่กลายเป็นค่ารับประกันโดยอัตโนมัติสำหรับการประกอบที่เสร็จสมบูรณ์แบบกำหนดเองทุกชิ้น

รายการอ้างอิง มูลค่าหรือเงื่อนไข
เส้นผ่านศูนย์กลาง POF ที่เข้ากันได้ ประมาณ 1.0 มม. รวมการหุ้มด้วยแสง
ช่วงสายเคเบิลแบบแจ็คเก็ตมาตรฐาน 2.13–2.27 มม
การเก็บรักษาพอร์ตที่ 25°C ขั้นต่ำประมาณ 7 N; โดยทั่วไปประมาณ 8 N
การเก็บรักษาพอร์ตในช่วงอุณหภูมิที่กำหนด ขั้นต่ำประมาณ 3 N
แรงดึงของขั้วต่อกับสายเคเบิล ขั้นต่ำประมาณ 8.5 N; โดยทั่วไปประมาณ 22 N
แรงแทรกของตัวเชื่อมต่อ ประมาณ 8–30 น
การอ้างอิงการทำงาน/การจัดเก็บคอนเนคเตอร์แบบไม่มีความเครียด -40 ถึง +85°C
การติดตั้ง การยุติ และอุณหภูมิการผสมพันธุ์ 0 ถึง +70°C
เชื่อมต่ออินเทอร์เฟซผ่านอะแดปเตอร์ HFBR‑4505Z/4515Z การสูญเสียโดยทั่วไปประมาณ 1.5 dB; สูงสุดประมาณ 2.8 เดซิเบล

การยึดพอร์ต แรงดึงของตัวเชื่อมต่อต่อสายเคเบิล และแรงแทรกเป็นการวัดที่แตกต่างกัน สำหรับชุดประกอบแบบมีแจ็คเก็ตหรือแบบเสริมความแข็งแรง ควรกำหนดและตรวจสอบค่าการยอมรับที่ต้องการในการก่อสร้างที่เสร็จสมบูรณ์

โครงสร้างสายเคเบิลได้รับการออกแบบให้มีส่วนต่อประสานแบบจีบขนาด 2.2 มม

พื้นที่ย้ำ HFBR‑4501Z/4511Z มาตรฐานได้รับการออกแบบสำหรับส่วนสายเคเบิลประมาณ 2.2 มม. ดังนั้นสายเคเบิล POF มาตรฐาน 2.2 มม. จึงสามารถเข้าสู่วงแหวนย้ำได้โดยตรงหลังจากการควบคุมการปอกและการเตรียมไฟเบอร์

ไม่สามารถใส่แจ็กเก็ตด้านนอกขนาด 4-6 มม. เข้ากับแหวนหางปลามาตรฐานได้โดยตรง ส่วนประกอบเสริมต้องมีการเปลี่ยนผ่านเพื่อรักษาสายด้านในด้านตัวเชื่อมต่อขนาดประมาณ 2.2 มม. ขณะถ่ายโอนแรงดึงและการดัดงอไปยังโครงสร้างด้านนอกที่ใหญ่ขึ้น

การก่อสร้าง การออกแบบขั้วต่อปลาย ลอจิกการเลือกทั่วไป
มาตรฐาน 2.2 มม ย้ำโดยตรงบนส่วนแจ็คเก็ต 2.2 มม. แบบควบคุม การเดินสายภายในขนาดกะทัดรัดและการเชื่อมต่ออเนกประสงค์แบบมาตรฐาน
แจ็คเก็ตคู่ 4 มม สายด้านในประมาณ 2.2 มม. โดยถอดแจ็คเก็ตป้องกันด้านนอกขนาดใหญ่ออกก่อนขั้วต่อ การป้องกันทางกลเพิ่มเติมในขณะที่ยังคงส่วนต่อประสานการย้ำมาตรฐานไว้
เสริมความแข็งแรง 5–6 มม สายเคเบิล POF ด้านใน ส่วนเสริมแรง ปลอกด้านนอก และการเปลี่ยนถ่ายความเครียดที่ได้รับการออกแบบทางวิศวกรรม การติดตั้งที่ต้องการแรงดึง การเสียดสี หรือการป้องกันเส้นทางที่มากขึ้น
การก่อสร้างโครงการที่อุณหภูมิสูง เกรด POF ที่เข้ากันได้กับอุณหภูมิ แจ็คเก็ต กาว วัสดุหดตัวด้วยความร้อน และส่วนปลายที่เลือกเป็นระบบเดียว การใช้งานที่การเปลี่ยนเฉพาะแจ็คเก็ตไม่สามารถให้ประสิทธิภาพอุณหภูมิที่ต้องการได้

สำหรับโครงสร้างที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ การตรวจสอบการออกแบบจะกำหนดความยาวการปอกปลอกด้านนอก ความยาวสายเคเบิลด้านในแบบเปลือย การเสริมแรงพุก รูปทรงการหดตัวด้วยความร้อนหรือบูท ข้อกำหนดด้านกาว และพื้นที่โค้งงอขั้นต่ำ แนะนำให้ตรวจสอบต้นแบบด้วยแสง แรงดึง การดัดงอ และการเก็บรักษาก่อนการผลิตในปริมาณมาก

วัสดุ POF การลดทอน และการควบคุมส่วนท้าย

ใยแก้วนำแสงประกอบด้วยแกน PMMA และแผ่นหุ้มใยแก้วนำแสงโพลีเมอร์ฟลูออริเนต “Bare POF” หมายความว่าไม่มีการเพิ่มปลอกหุ้มสายเคเบิลป้องกัน ไม่ได้หมายความว่าแกน PMMA ไม่มีการหุ้มด้วยแสง

เมื่อวัสดุที่สั่งซื้อได้รับการยืนยันว่าเป็น Mitsubishi Chemical SK-40 โครงสร้างอ้างอิงจะเป็น POF ดัชนีขั้นตอนที่มี:

  • เส้นผ่านศูนย์กลางแกนแสงทั่วไปประมาณ 980 µm

  • เส้นผ่านศูนย์กลางรวมโดยทั่วไป รวมถึงการหุ้มด้วยแสง ประมาณ 1,000 µm

  • รูรับแสงตัวเลขประมาณ 0.5

  • การลดทอนไฟเบอร์เปลือยสูงสุด 0.15 dB/m ภายใต้ 650 nm, 25°C, แสงคอลลิเมต, การทดสอบการตัดกลับ 10 ม. ถึง 1 ม.

  • การอ้างอิงรัศมีการโค้งงอขั้นต่ำ 25 มม

  • แรงดึงอย่างน้อย 65 N ที่การยืดตัว 5%

MPN ของไฟเบอร์ที่สมบูรณ์ได้รับการยืนยันจากฉลากวัสดุ บันทึกการจัดซื้อ หรือ COA เมื่อโครงการต้องการเอกสารเฉพาะของ SK-40

เหตุใดค่า Raw-Fiber และ Finish-Cable จึงแตกต่างกัน
วัตถุอ้างอิง การอ้างอิงการลดทอน เงื่อนไขสำคัญ
SK-40 POF เปลือย สูงสุด 0.15 เดซิเบล/ม 650 นาโนเมตร, 25°C, แสงคอลลิเมต, ระยะตัด 10 ม. ถึง 1 ม.
SH-4001 POF เคลือบ PE ขนาด 2.2 มม สูงสุด 0.19 dB/m ที่ 25°C และ 50% RH; สูงถึง 0.21 dB/m ในช่วงการทำงานที่ระบุไว้ สายเคเบิลแบบแจ็คเก็ตที่สมบูรณ์ ไม่ใช่ไฟเบอร์เปลือย
สายเคเบิลอ้างอิงเกรด R ของ Broadcom โดยทั่วไป 0.22 dB/m; สูงสุด 0.27 เดซิเบล/ม 660 นาโนเมตร HFBR LED, NA 0.5, 50 ม
สายเคเบิลอ้างอิงเกรด Broadcom E โดยทั่วไป 0.19 dB/m; สูงสุด 0.23 เดซิเบล/ม 660 นาโนเมตร HFBR LED, NA 0.5, 50 ม

ค่าเหล่านี้อธิบายเส้นใยหรือสายเคเบิลที่แตกต่างกันภายใต้สภาวะการทดสอบที่แตกต่างกัน ไม่สามารถลบออกได้โดยตรงเพื่อคำนวณค่าปรับการหุ้มแจ็คเก็ต และไม่มีค่าใดที่จะแทนที่การทดสอบการประกอบที่เสร็จสมบูรณ์แล้ว

อุณหภูมิการอัดขึ้นรูป ความดันในแนวรัศมี การหดตัวของวัสดุ ความเยื้องศูนย์กลาง ความเค้นตกค้าง การดัด การสิ้นสุด และการขัดเงา ล้วนส่งผลต่อประสิทธิภาพการมองเห็นขั้นสุดท้าย สมรรถนะทางกลยังถูกกำหนดโดยเส้นทางโหลดที่สมบูรณ์ผ่านปลอกหุ้ม ส่วนเสริมแรง แหวนย้ำ กาว และโครงสร้างคลายความเครียด

ควบคุมการสิ้นสุดและการขัดเงา

การย้ำหางปลาขนาดมาตรฐาน 2.2 มม. ถูกควบคุมตามมิติวิกฤตและจุดกระบวนการหลายจุด:

  1. ถอดเสื้อป้องกันออกประมาณ 7 มม.

  2. วางตำแหน่งแหวนย้ำก่อนใส่ไฟเบอร์

  3. ปล่อยให้เส้นใยขยายออกไปเกินหน้าตัวเชื่อมต่อประมาณ 3 มม.

  4. ย้ำหางปลาให้สมบูรณ์โดยให้แหวนอยู่ในตำแหน่งที่ถูกต้องในบริเวณหางปลา

  5. ตัดเส้นใยที่ยื่นออกมาโดยเหลือวัสดุไว้เพียงพอสำหรับการควบคุมการเจียร

  6. บดฟลัชหน้าด้านท้ายแล้วปิดท้ายด้วยฟิล์มขัดเงาแบบละเอียด

  7. ตรวจสอบผิวหน้าด้านท้ายเพื่อดูความเรียบ ความเรียบ และการปนเปื้อน

ขั้นตอนการขัดเงาละเอียด 3 µm สามารถปรับปรุงประสิทธิภาพการจับยึดได้ประมาณ 2 dB เมื่อเปรียบเทียบกับการขัดผิวหยาบ 600 กรวดเท่านั้นภายใต้เงื่อนไขส่วนต่อประสานที่อ้างอิง การสิ้นสุดแบบใช้กาวช่วย การขัดเงาที่ละเอียดยิ่งขึ้น หรือ RTV ที่ไม่กัดกร่อนสามารถประเมินได้สำหรับโครงการที่ทนทานหรือหมุนเวียนตามอุณหภูมิ แต่การประกอบที่ได้นั้นผ่านการรับรองผ่านแผนการทดสอบของตัวเอง

คำจำกัดความการสูญเสียและการทดสอบการประกอบสำเร็จรูป

การสูญเสียการประกอบตั้งแต่ต้นจนจบรวมถึง:

  • การลดทอนตามความยาวสายเคเบิลจริง

  • การสูญเสียจากการสิ้นสุดของตัวเชื่อมต่อทั้งสอง

  • การสูญเสียจากอะแดปเตอร์อินไลน์หรืออินเทอร์เฟซการผสมพันธุ์เพิ่มเติม

  • ผลของการดัดงอ อุณหภูมิ และวิธีการอ้างอิงที่เลือก

ด้วยเหตุนี้ ค่าอินเทอร์เฟซของตัวเชื่อมต่อหรือการลดทอนของไฟเบอร์ดิบจึงไม่สามารถแสดงเป็นการสูญเสียของชุดประกอบทั้งหมดได้

การสูญเสียการแทรกส่วนประกอบ POF อาจวัดได้ด้วยการจัดเรียงประเภท FOTP-171 แบบปลายเดียว หรือการจัดเรียง OFSTP-7/14-ประเภทปลายคู่ รายงานควรระบุความยาวคลื่น แหล่งกำเนิดแสง สายเคเบิลอ้างอิง การจัดเรียงอะแดปเตอร์ และวิธีการอ้างอิง

การทำให้เป็นมาตรฐานการอ้างอิงยังเปลี่ยนแปลงสิ่งที่ผลลัพธ์ที่รายงานประกอบด้วย:

  • โดยปกติวิธี A จะรักษาการสูญเสียการแทรกแอสเซมบลีโดยสมบูรณ์

  • วิธี B จะลบการสูญเสียการเชื่อมต่ออ้างอิงหนึ่งครั้ง

  • วิธี C จะลบเอฟเฟกต์ที่กำหนดให้กับการเชื่อมต่อสองแบบและไฟเบอร์อ้างอิง

ไม่ควรเปรียบเทียบผลลัพธ์ที่ได้รับด้วยวิธีการทำให้เป็นมาตรฐานที่แตกต่างกันโดยไม่ตรวจสอบการตั้งค่า

แพ็คเกจคุณภาพอาจรวมถึง: ขึ้นอยู่กับโครงการ

  • การยืนยัน BOM และการกำหนดค่า

  • การวัดความยาวตัวเชื่อมต่อจากปลายถึงตัวเชื่อมต่อ

  • การตรวจสอบรูปลักษณ์ มิติ และใบหน้าส่วนปลาย

  • การทดสอบการสูญเสียการแทรกแบบครบวงจรภายใต้วิธีการที่ตกลงกันไว้

  • การทดสอบการยึดขั้วต่อหรือการดึงสายเคเบิล

  • การดัดงอ อุณหภูมิ หรือการตรวจสอบสภาพแวดล้อม

  • บันทึกการทดสอบแต่ละรายการ เอกสารวัสดุ และการตรวจสอบย้อนกลับเป็นชุด

เฉพาะการทดสอบที่ดำเนินการจริงกับชุดประกอบที่สั่งซื้อเท่านั้นที่จะรายงานเป็นผลลัพธ์ของผลิตภัณฑ์สำเร็จรูป

ความเร็วและระยะทางขึ้นอยู่กับลิงค์อเนกประสงค์ที่สมบูรณ์

HFBR‑4501Z และ HFBR‑4511Z เป็นขั้วต่อแบบพาสซีฟ พวกเขาไม่ได้กำหนดอัตราข้อมูลหรือระยะการส่งข้อมูลสูงสุดอย่างอิสระ

ลิงก์ที่ใช้งานได้ขึ้นอยู่กับ MPN ของตัวส่งและตัวรับ ความยาวคลื่นแสง การลดทอนของสายเคเบิล ความยาวของส่วนประกอบ การสูญเสียตัวเชื่อมต่อและอะแดปเตอร์ อุณหภูมิในการทำงาน ความไวของตัวรับ ค่าเผื่ออายุ และระยะขอบการออกแบบ

ตัวอย่างกลุ่มผลิตภัณฑ์ Versatile Link ที่เป็นตัวแทน ได้แก่:

คู่เครื่องส่ง / เครื่องรับ อัตราตัวแทน การอ้างอิงลิงก์ที่เผยแพร่
HFBR‑1523Z / HFBR‑2523Z 40 กิโลไบต์ สูงถึงประมาณ 111 ม. ด้วยการกำหนดค่า POF การสูญเสียต่ำที่ระบุ
HFBR‑1522Z / HFBR‑2522Z 1 เมกะไบต์ ประมาณ 45 ม. ในการกำหนดค่าประสิทธิภาพสูงอ้างอิง
HFBR‑1521Z / HFBR‑2521Z 5 เมกะไบต์ ประมาณ 22 ม
HFBR‑1528Z / HFBR‑2528Z 10 เมกะไบต์ ประมาณ 40 ม. ที่ 0 ถึง +70°C หรือ 30 ม. ที่ -20 ถึง +85°C

การผสมผสานโมดูลพิเศษอื่นๆ ในกลุ่มเดียวกันมีอัตราการครอบคลุมสูงสุดถึงประมาณ 155 MBd ข้อมูลเหล่านี้เป็นข้อมูลอ้างอิงเฉพาะโมดูลและเงื่อนไข ไม่ใช่พิกัดระยะห่างสากลสำหรับชุดสายเคเบิล

การประมาณความยาวสูงสุดเบื้องต้นสามารถแสดงได้ดังนี้:

ความยาวสูงสุด data (กำลังเครื่องส่งขั้นต่ำ − ความไวของตัวรับ − การสูญเสียการเชื่อมต่อ − ขอบการออกแบบ) การลดทอนสายเคเบิลสูงสุด

สำหรับการคำนวณโครงการ ให้จัดเตรียม MPN ของตัวส่งและตัวรับ อุณหภูมิการทำงาน ความยาวเป้าหมาย จำนวนอินเทอร์เฟซการจับคู่ และระยะขอบของระบบที่ต้องการ

การใช้งานทางอุตสาหกรรมและการจับคู่อุปกรณ์

ชุดสายเคเบิล POF แบบ Simplex Versatile Link นี้เกี่ยวข้องกับการควบคุมด้วยแสงระยะสั้นและการเชื่อมต่อการแยกสัญญาณ เช่น:

  • PLC และการสื่อสารคอมพิวเตอร์อุตสาหกรรม

  • หุ่นยนต์และอุปกรณ์ควบคุมโรงงาน

  • การตรวจจับทางอุตสาหกรรมและการเก็บข้อมูล

  • การตรวจจับไฟฟ้าแรงสูงและการควบคุมแบบแยกส่วนทางไฟฟ้า

  • การควบคุมอินเวอร์เตอร์ลมและไฟฟ้าโซลาร์เซลล์

  • ลิงก์เกตไดรฟ์ IGBT และลิงก์ควบคุม SVC

  • การขยายเครือข่ายอุตสาหกรรม

  • การเชื่อมต่อสัญญาณแสงภายในอุปกรณ์

ความเข้ากันได้ของอุปกรณ์ต้องได้รับการยืนยันจากพอร์ต โมดูล และเงื่อนไขการเชื่อมต่อจริง ตามตัวอย่างอุปกรณ์อุปกรณ์หนึ่ง อินเทอร์เฟซ ABB REF542plus SPABUS ระบุ X60 เป็นพอร์ตส่งสัญญาณ HFBR‑4501 สีเทา และ X61 เป็นพอร์ตรับ HFBR‑4511 สีน้ำเงิน โดยมีขีดจำกัดความยาวเส้นใยพลาสติกไว้ที่ 30 ม. ในคู่มืออุปกรณ์นั้น ข้อมูลนี้เป็นข้อมูลอ้างอิงในการระบุที่มีประโยชน์ แต่ไม่ได้หมายความถึงการอนุมัติสำหรับ ABB ทุกรุ่นหรือการแก้ไขอุปกรณ์

ตัวเลือกตัวเชื่อมต่อลิงค์อเนกประสงค์ที่เกี่ยวข้อง
ส่วนที่เกี่ยวข้อง ความแตกต่างหลัก
HFBR‑4503Z / HFBR‑4513Z ขั้วต่อหางปลา Simplex พร้อมโครงสร้างล็อค
HFBR-4506Z ขั้วต่อหางปลาดูเพล็กซ์ไม่มีสลักอิสระ
HFBR-4516Z ขั้วต่อหางปลาดูเพล็กซ์พร้อมโครงสร้างล็อค
ซีรีส์ HFBR‑4531Z/4532Z/4533Z/4535Z ทางเลือกในการเลิกจ้างแบบไม่มีรอยจีบ
HFBR‑4505Z / HFBR‑4515Z อะแดปเตอร์ป้อนผ่านกั้นสำหรับการเชื่อมต่อตัวเชื่อมต่อซิมเพล็กซ์ที่สิ้นสุดการผสมพันธุ์
HFBR-4525Z แหวนจีบ Simplex
HFBR-4526Z แหวนจีบดูเพล็กซ์; ไม่สามารถใช้แทนกันได้กับเวอร์ชัน simplex
HFBR-4522Z ปลั๊กกันฝุ่นพอร์ตลิงค์อเนกประสงค์

ชุดสายเคเบิล HFBR-4501Z ถึง HFBR-4511Z POF

ชิ้นส่วนเหล่านี้สามารถประเมินได้เมื่อโครงการต้องใช้สลัก ช่องดูเพล็กซ์ การติดตั้งแบบไม่มีรอยจีบ การป้อนผ่านแผง หรือการจัดหาอุปกรณ์เสริมที่เกี่ยวข้อง เป็นการกำหนดค่าแยกกัน แทนที่จะใช้ทดแทนอัตโนมัติสำหรับชุดประกอบ HFBR‑4501Z/4511Z

การสนับสนุนโครงการแบบกำหนดเองและ OEM

ในฐานะผู้ผลิตสายเคเบิล POF อุตสาหกรรมแบบกำหนดเอง เราสามารถรองรับการกำหนดค่ามาตรฐาน การประกอบแบบกึ่งกำหนดเอง และโครงการ OEM แบบวาดหรือตามตัวอย่าง

เส้นทางโครงการทั่วไปประกอบด้วย:

  1. ตรวจสอบสายเคเบิล พอร์ตอุปกรณ์ แบบร่าง ตัวอย่าง หรือหมายเลขชิ้นส่วนที่มีอยู่

  2. ยืนยันเกรด POF แหล่งตัวเชื่อมต่อ และการกำหนดค่าช่องสัญญาณ simplex

  3. ตรวจสอบเส้นผ่านศูนย์กลางของสายเคเบิล วัสดุปลอกหุ้ม การเสริมแรง และการเปลี่ยนขั้วต่อเพื่อความสามารถในการผลิต

  4. สร้างต้นแบบหรือบทความแรก

  5. ตรวจสอบข้อกำหนดด้านการมองเห็น มิติ และกลไกที่ตกลงกันไว้

  6. ดำเนินการผลิตนำร่องเพื่อทำซ้ำการผลิตเป็นชุดพร้อมการตรวจสอบและติดตามได้

ตัวเลือกโครงการที่มีให้เลือก ได้แก่ สีแจ็คเก็ตและการพิมพ์แบบกำหนดเอง หมายเลขชิ้นส่วนของลูกค้า ฉลากแต่ละชิ้น ฝาครอบกันฝุ่น บรรจุภัณฑ์ป้องกันไฟฟ้าสถิต การกำหนดค่าวัสดุ RoHS โครงสร้างสายเคเบิลที่ได้รับการจัดอันดับ UL ตัวเลือกสายเคเบิลปลอดฮาโลเจน และเอกสารประกอบวัสดุที่รองรับ

การใช้สายเคเบิลมาตรฐาน UL หรือขั้วต่อ UL94 V-0 ไม่ได้หมายความว่าชุดประกอบแบบกำหนดเองทั้งหมดจะได้รับการรับรอง UL อิสระ การปฏิบัติตามข้อกำหนดระบุไว้ตามเอกสารประกอบส่วนประกอบ วัสดุ และผลิตภัณฑ์สำเร็จรูปจริงที่รวมอยู่ใน BOM ที่ได้รับอนุมัติ

ส่งการกำหนดค่าที่จำเป็นของคุณ

ส่งการตั้งค่าความยาว ปริมาณ และตัวเชื่อมต่อดั้งเดิมหรือที่เข้ากันได้ที่ต้องการเพื่อเริ่มการตรวจสอบการกำหนดค่า หากข้อกำหนดยังไม่สมบูรณ์ ให้ส่งรุ่นอุปกรณ์ ภาพถ่ายสายเคเบิลที่มีอยู่ รูปวาดหรือข้อมูลตัวอย่าง แล้วเราจะเริ่มต้นจากที่นั่น
